¿Qué es la cinta fotovoltaica y cómo se fabrica?

¿Qué es la cinta fotovoltaica y cómo se fabrica?

Cinta fotovoltaicaEs un conductor crucial para la transmisión de corriente dentro de los módulos fotovoltaicos de silicio cristalino. Por lo general, está hecho de un material base de cobre de alta conductividad que se somete a procesos de laminación, recocido y estañado. Dependiendo de su aplicación, las cintas fotovoltaicas se clasifican principalmente en cintas de interconexión y cintas de barras colectoras.

Las cintas de interconexión conectan las células solares adyacentes y conducen la corriente generada por las células a la cadena de células. Las cintas de barras colectoras, que generalmente son de mayor tamaño, recogen la corriente de las cadenas de celdas y la dirigen a los terminales de salida del módulo o a la caja de conexiones. En consecuencia, la precisión dimensional, la rectitud, la uniformidad del recubrimiento y las propiedades mecánicas de la cinta impactan directamente la estabilidad del proceso de soldadura y la confiabilidad a largo plazo del módulo.

¿Por qué el alambre de cobre debe enrollarse en una cinta plana?

El alambre de cobre redondo tradicional no se puede utilizar directamente en módulos fotovoltaicos; requiere deformación plástica para alterar la forma de su sección transversal, transformando el material de un perfil redondo en una tira plana con una relación precisa de ancho a espesor.

En la producción de cintas, la función principal del proceso de laminado no es simplemente "aplanar el alambre de cobre", sino lograr un ancho, espesor, calidad de borde y planitud estables mediante una deformación controlada. Las fluctuaciones en el ancho pueden afectar la alineación de la soldadura, el espesor desigual afecta la consistencia de la resistencia eléctrica y la mala rectitud puede provocar irregularidades en el devanado y estañado inestable en los pasos posteriores.

Por lo tanto, el proceso de laminado de cinta fotovoltaica requiere control simultáneo sobre la deformación del material, la coordinación de tensiones, la inspección dimensional y la calidad de la superficie.

Proceso de fabricación de cintas fotovoltaicas

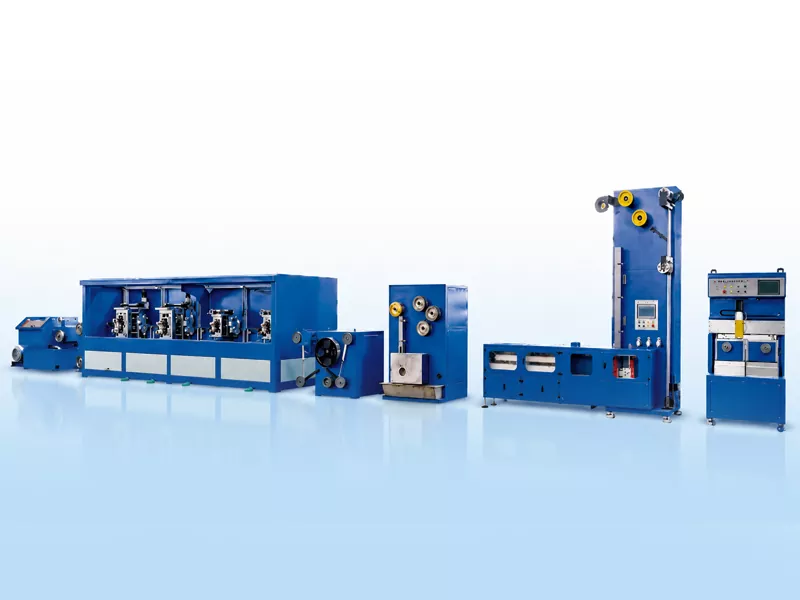

un tipicoLínea de producción de cinta fotovoltaicaUtiliza alambre de cobre sin oxígeno TU1 como materia prima. A través de procesos como trefilado de múltiples etapas, laminado de precisión, recocido continuo, tratamiento de fundente, estañado en caliente y bobinado automático, logra la fabricación continua de cintas conductoras planas y estañadas a partir de alambre de cobre redondo.

Del proceso de fabricación de alambre de cobre al proceso de fabricación de cintas fotovoltaicas

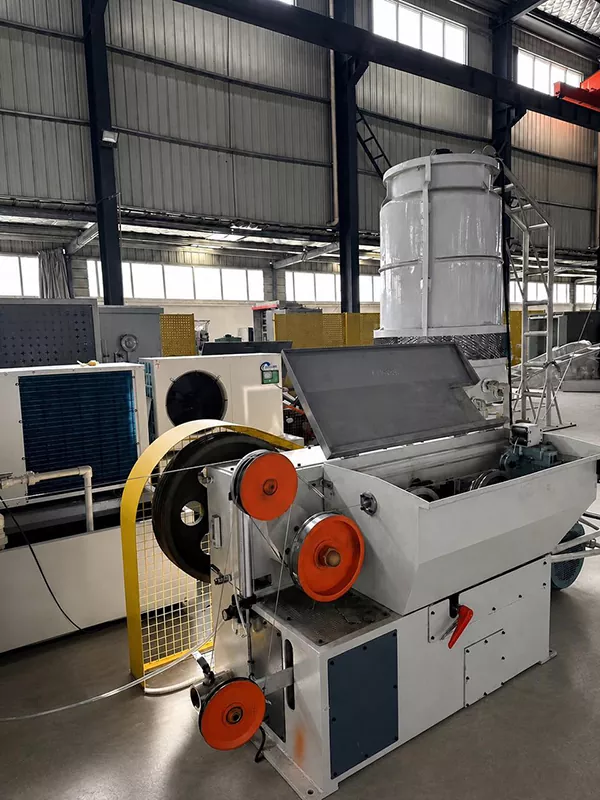

Máquina de dibujo

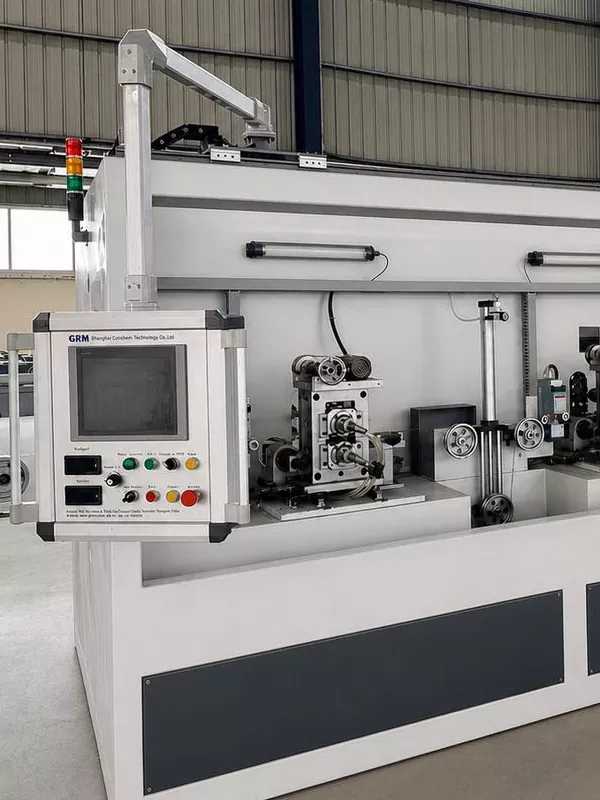

Soporte para 4 rollos

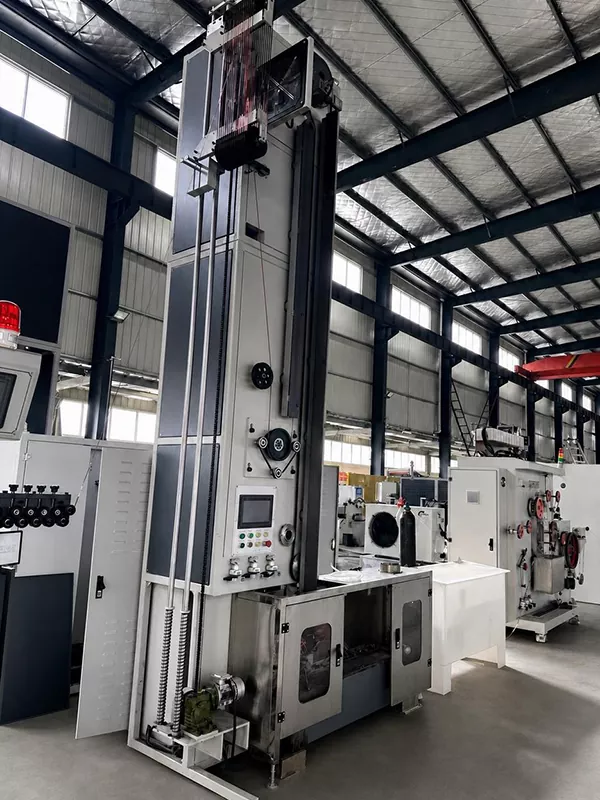

Recocido

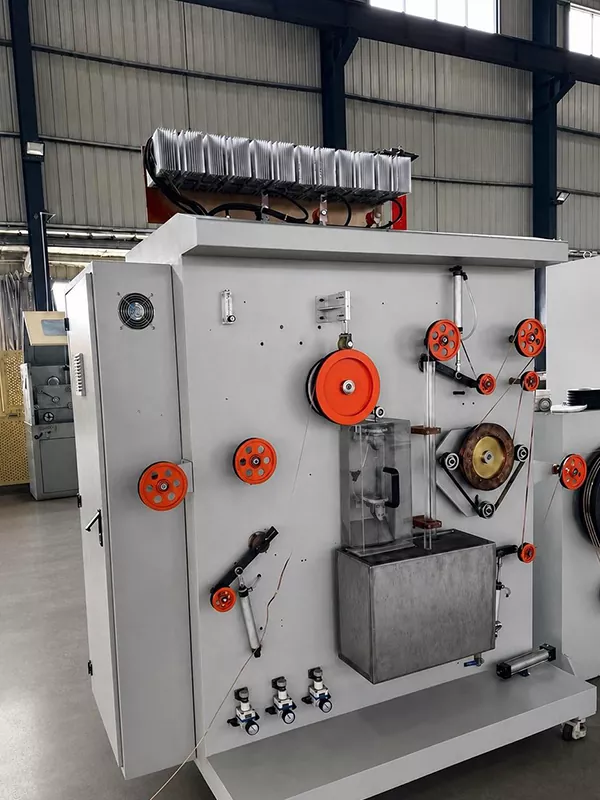

Recubrimiento de estaño

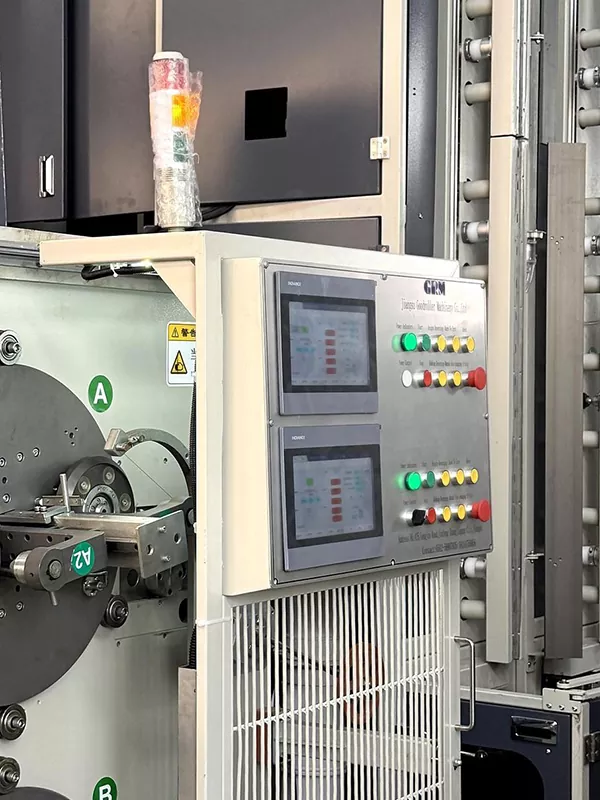

Cambio automático de bobina

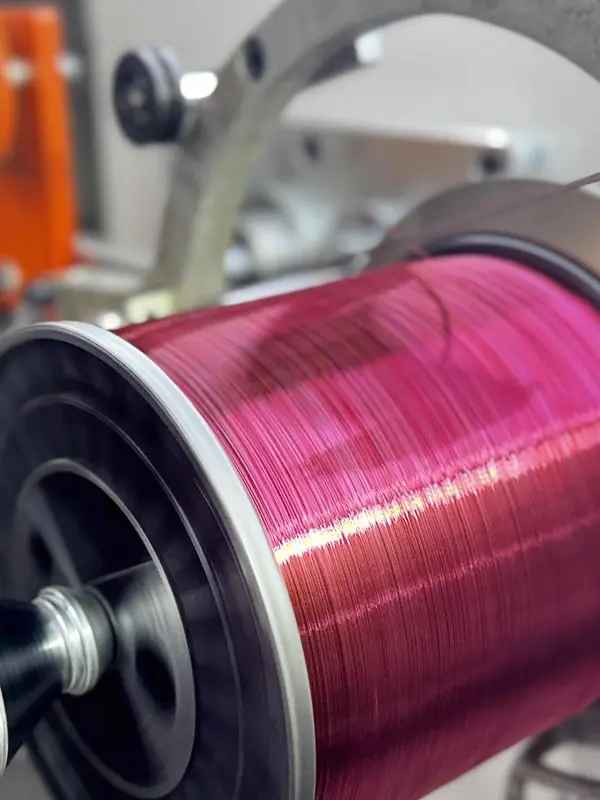

Recogida de precisión

Alambre de cobre redondo → Trefilado → Laminado de precisión → Recocido → Tratamiento de fundente → Estañado en caliente → Bobinado automático

Desafíos clave de fabricación

1. Control de ancho y espesor

El ancho y el grosor de la cinta determinan el área de contacto de soldadura, la consistencia de la resistencia eléctrica y la estabilidad del diseño del módulo. Para productos de barras anchas y delgadas, incluso las fluctuaciones menores durante el laminado se amplifican en las etapas posteriores de estañado y bobinado.

2. Tira de planicidad y rectitud

La planitud y rectitud de la tira afectan la trayectoria durante el estañado, la estabilidad de la tensión y la limpieza del bobinado. Una mala rectitud hace que la tira se desvíe, lo que provoca un bobinado desigual o tiempos de inactividad para realizar ajustes en procesos posteriores.

3. Recocido y propiedades mecánicas.

Las tiras de cobre laminadas requieren recocido para ajustar sus propiedades mecánicas. Un recocido insuficiente produce una dureza excesiva, lo que dificulta la soldadura posterior y el alivio de tensiones en el módulo; por el contrario, el recocido excesivo puede comprometer la estabilidad de la producción y la consistencia dimensional.

4. Uniformidad del recubrimiento de estaño

El estañado por inmersión en caliente requiere una cobertura completa de la superficie y los bordes de la cinta. Un recubrimiento demasiado delgado perjudica la soldabilidad, mientras que un recubrimiento excesivamente grueso aumenta el consumo de material y puede afectar la consistencia dimensional.

5. Consistencia del devanado

El bobinado automático afecta no sólo a la apariencia del producto sino también a su posterior embalaje, transporte y uso. Factores como el control de tensión, los mecanismos transversales servoaccionados y los métodos de cambio de carrete determinan la estanqueidad del bobinado y la alineación de los bordes.

Por qué es importante la medición en línea

En la producción continua, las inspecciones manuales al azar no pueden proporcionar información oportuna sobre las variaciones de ancho y espesor que ocurren durante el proceso de laminación. La medición láser en línea monitorea las desviaciones dimensionales en tiempo real y envía datos a la interfaz del operador, lo que permite a los operadores ajustar los parámetros del proceso rápidamente.

Para los fabricantes de cintas fotovoltaicas, el valor de la inspección en línea radica no solo en detectar productos no conformes, sino también en minimizar la variación entre lotes y mejorar la coherencia durante la producción continua.

Gama de productos típica

Las dimensiones finales comunes para las barras colectoras fotovoltaicas varían de 3 a 8 mm de ancho y de 0,2 a 0,4 mm de espesor. Los requisitos específicos en cuanto a dimensiones, tolerancias, espesor del recubrimiento de estaño y propiedades mecánicas están determinados por el diseño del módulo, los procesos de soldadura y los estándares de producto del cliente.

Conclusión

La fabricación de cintas fotovoltaicas no es un proceso que implique una sola pieza de equipo; más bien, es un proceso continuo e integrado que comprende trefilado, laminado, recocido, estañado, inspección y bobinado. Para la fabricación de módulos fotovoltaicos de alta eficiencia, dimensiones estables de la cinta, buena rectitud, un recubrimiento de estaño uniforme y propiedades mecánicas controlables son fundamentales para garantizar la calidad de la soldadura del módulo y la confiabilidad a largo plazo.
