Máquina de cinta solar fotovoltaica
Soluciones de fabricación de cintas solares fotovoltaicas y cables MBB
GRM proporciona soluciones completas de fabricación paraProducción de cintas de interconexión fotovoltaica, cintas de barras colectoras fotovoltaicas y alambre redondo MBB. Nuestra cartera de equipos cubre sistemas de laminado de precisión, recocido, estañado, tratamiento de superficies y bobinado automático, respaldando la producción de conductores de alto rendimiento para módulos fotovoltaicos modernos.
Diseñadas para ofrecer una calidad estable, un control dimensional preciso y un funcionamiento fiable a largo plazo, las soluciones GRM ayudan a los fabricantes a satisfacer la creciente demanda de tecnologías de interconexión de células solares de alta eficiencia.
Soluciones completas de equipos para conductores solares
Cinta de interconexióntransfiere corriente entre células solares,cinta de barra colectorarecoge y entrega corriente a la caja de conexiones, mientrasAlambre redondo MBBPermite una mayor eficiencia del módulo al reducir las pérdidas de sombra.
Estos conductores desempeñan un papel fundamental en la producción de energía, la confiabilidad y el rendimiento del módulo a largo plazo.
Cómo se fabrican los conductores solares
GRM ofrece soluciones de producción completas para la fabricación de conductores solares. El equipo GRM cubre el flujo de trabajo de fabricación completo, desde el laminado y recocido de precisión hasta el estañado y bobinado de la preparación del material de cobre hasta la cinta fotovoltaica terminada y los productos de alambre MBB.
El proceso de producción integrado garantiza precisión dimensional, calidad de recubrimiento estable y alta eficiencia de producción.
1

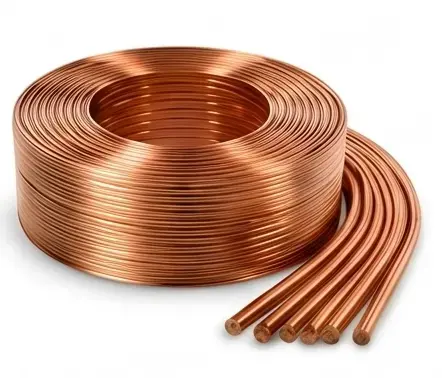

Material de cobre en bruto
Varilla de cobre de alta pureza como materia prima.
Varilla de cobre
Alambre de cobre
→
2

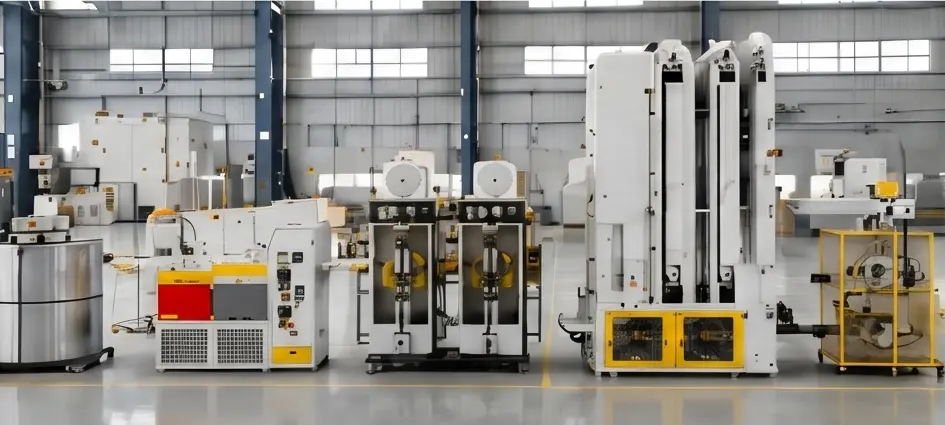

Equipos de fabricación GRM
Línea de producción completa para conformado, recocido y bobinado de precisión
LaminaciónMolino
RecocidoHorno
SuperficieTratamiento
En colaSistema
EléctricoControl
→
3
Conductores solares
Cinta fotovoltaica de alta precisión y alambre redondo MBB

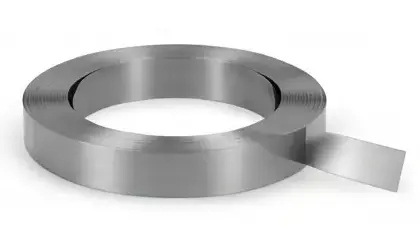

Cinta fotovoltaica
(Cinta de interconexión/Cinta de barra colectora)

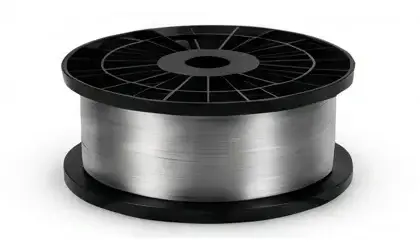

Alambre redondo MBB
(φ0,20-0,25 mm)
→
4
módulo solar
Utilizado en módulos solares de alta eficiencia.
TOPConMódulos
HJTMódulos
Comparación de productos.
01

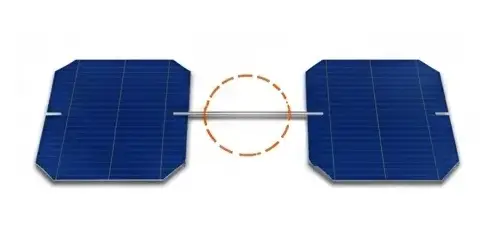

Cinta de interconexión fotovoltaica
(Cinta de pestañas)
FunciónConexión celular
Ancho0,3 – 1,6 mm
Espesor0,10 – 0,25 milímetros
SolicitudCadena de células
Conecta celdas adyacentes a través de la cadena del módulo.
Ventaja clave
Conexión confiable de celda a celda con alta soldabilidad y excelente conductividad.
02

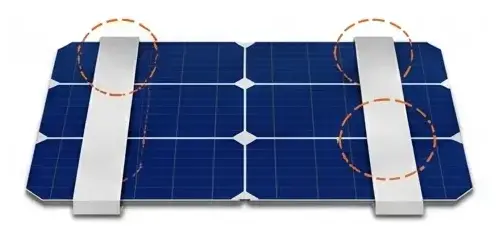

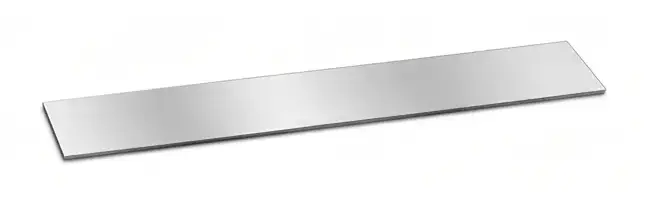

Cinta de barra colectora fotovoltaica
(Cable de autobús)
FunciónColección actual
Ancho3,0 – 8,0 mm
Espesor0,20 – 0,50 milímetros
SolicitudSalida del módulo
Recoge corriente de las celdas interconectadas y la transfiere a la caja de conexiones.
Ventaja clave
Baja resistencia y alta capacidad de carga de corriente para una máxima potencia de salida.
03

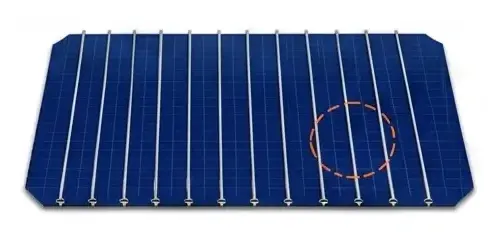

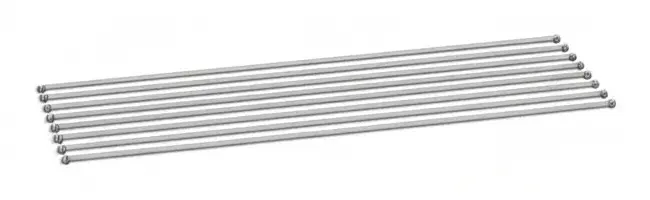

Alambre redondo fotovoltaico MBB
FunciónConexión de barras múltiples
Diámetroø0,20 – 0,26 mm
Espesor
–
SolicitudMódulos de alta eficiencia
Soldado en la superficie de la celda para reducir las sombras y mejorar la eficiencia.
Ventaja clave
Pérdida de sombra reducida y mejor utilización de la luz para una mayor eficiencia del módulo.
|
Característica |
Cinta de interconexión fotovoltaica (cinta con pestañas) |
Cinta de barra colectora fotovoltaica (cable de bus) |
Alambre redondo fotovoltaico MBB |
|
Función |
Conexión celular |
Colección actual |
Conexión de barras múltiples |
|
Ancho |
0,3-1,6 mm |
3,0-8,0 mm |
- |
|
Espesor |
0,1 -0,25 mm |
0,20 -0,50 mm |
- |
|
Diámetro |
- |
- |
φ0.20-0.26mm |
|
Solicitud |
Cadena de células |
Salida del módulo |
Módulos de alta eficiencia |
La cinta fotovoltaica y el alambre redondo MBB se utilizan ampliamente en la producción de módulos fotovoltaicos de alta eficiencia. Con la rápida adopción de las tecnologías de celdas TOPCon, HJT y BC, los fabricantes requieren conductores con mayor precisión, mejor soldabilidad y mejor rendimiento eléctrico.
Los equipos GRM apoyan la producción de conductores solares utilizados en:
Módulos TOPCon
Módulos HJT
Módulos BC
Módulos de silicio cristalino convencionales
Sistemas de energía solar a escala de servicios públicos
Proyectos de Energía Solar Distribuida
Con la confianza de los líderes de la industria
Los equipos GRM se han suministrado a los principales fabricantes de cintas fotovoltaicas y conductores solares en China y mercados extranjeros. A través de años de cooperación con socios de la industria, GRM ha acumulado una amplia experiencia en laminación, recocido, estañado y optimización de procesos de conductores.
Nuestras soluciones de máquinas de cinta solar fotovoltaica ayudan a los fabricantes a producir conductores para módulos solares de alta eficiencia y ayudan a los clientes a mejorar la productividad, la consistencia del producto y la confiabilidad operativa a largo plazo.
Inicie su proyecto de producción de energía solar fotovoltaica
Ya sea que esté ingresando a la industria de conductores fotovoltaicos o ampliando su capacidad de producción, GRM brinda soluciones completas de equipos, experiencia en procesos y soporte técnico a largo plazo.
Póngase en contacto con GRM paraun personalizadoSolución de fabricación de cinta fotovoltaica o cable MBB.
¿Por qué elegir GRM?
Centrado en ofrecer equipos avanzados y soluciones confiables para la fabricación de cintas fotovoltaicas y cables MBB.
20+
Años
Experiencia de laminación de precisión
Amplia experiencia en equipos de fabricación de conductores, revestimientos y laminados de precisión.
10+
Patentes
Tecnología patentada
Múltiples tecnologías patentadas para procesos de laminado de precisión, control de tensión y tratamiento de superficies.
100+
Líneas instaladas
Referencias de la industria
Con la confianza de los principales fabricantes de cintas fotovoltaicas y conductores solares de todo el mundo.
24/7
Apoyo técnico
Servicio de ciclo de vida
Soporte integral desde la instalación y puesta en servicio hasta actualizaciones y optimización.
Preguntas frecuentes
1. ¿Qué es la cinta fotovoltaica?
La cinta fotovoltaica es un conductor de cobre plano recubierto con soldadura y que se utiliza para conectar células solares dentro de módulos fotovoltaicos.
2. ¿Cuál es la diferencia entre cinta de interconexión y cinta de barra colectora?
La cinta de interconexión conecta las células solares, mientras que la cinta de la barra colectora recoge y transfiere corriente eléctrica a la caja de conexiones.
3. ¿Qué es el alambre redondo MBB?
El alambre redondo MBB se utiliza en módulos solares de barras múltiples para reducir las pérdidas por sombra y mejorar la eficiencia del módulo.
4. ¿Qué equipo se requiere para fabricar cinta fotovoltaica?
Una línea completa de producción de cintas fotovoltaicas normalmente incluye sistemas de laminado, recocido, estañado, control de tensión y bobinado.
5. ¿Puede una línea de producción producir diferentes tamaños de cinta?
Sí. Los sistemas GRM se pueden configurar para una producción flexible y un cambio rápido de productos.
- View as

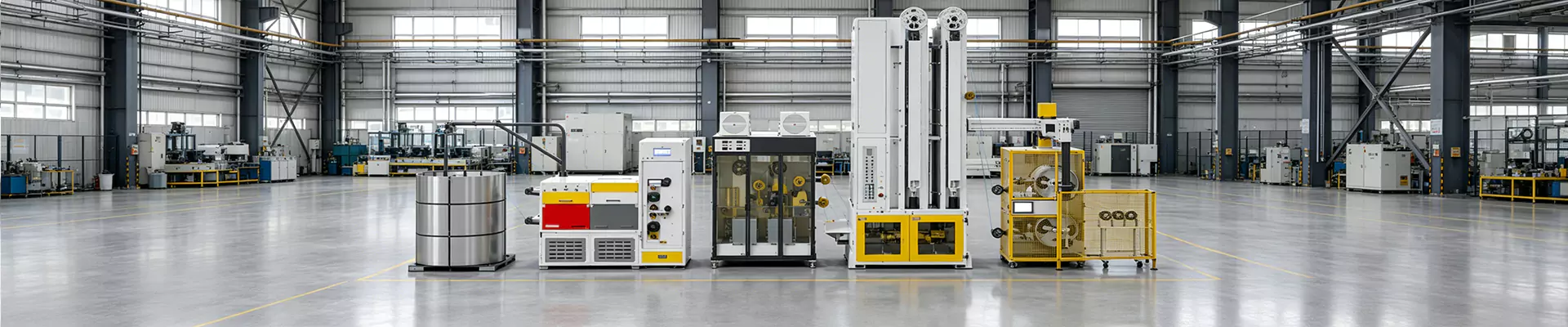

Línea de producción de cintas de barras colectoras fotovoltaicas
La línea de producción de cintas de barras colectoras fotovoltaicas GRM está diseñada para procesar continuamente alambre redondo de cobre libre de oxígeno TU1 en una cinta conductora plana recubierta de estaño de alta precisión. La línea es adecuada para la producción de cintas de interconexión fotovoltaica, cintas de barras colectoras y cintas de barras colectoras reflectantes.La línea completa integra trefilado, laminado de precisión, recocido continuo, tratamiento de fundente, recubrimiento de estaño por inmersión en caliente y recogida automática. Ayuda a los fabricantes de cintas fotovoltaicas a controlar la precisión del ancho y el espesor, la calidad del recubrimiento de estaño, la rectitud de la tira y la consistencia del bobinado.La línea de producción de cintas de barras GRM tiene aproximadamente 26 m de largo y 3 m de ancho, con un peso total de línea de aproximadamente 14 toneladas. La velocidad de diseño puede alcanzar hasta 150 m/min, dependiendo del tamaño del alambre de cobre, las dimensiones de la cinta terminada, la velocidad de estañado y el método de recogida. En condiciones típicas de producción, la producción mensual puede alcanzar aproximadamente entre 60 y 80 toneladas.
Leer másEnviar Consulta
Nueva máquina de alambre redondo solar fotovoltaico
La nueva máquina de alambre redondo solar fotovoltaico GRM está diseñada para la producción de cintas de interconexión, el material conductor central utilizado en los módulos fotovoltaicos.
La línea integra embutición de precisión, estañado, control de tensión y bobinado inteligente para respaldar una geometría de cinta estable, un espesor de recubrimiento uniforme y propiedades mecánicas consistentes. Estas capacidades de proceso ayudan a los fabricantes fotovoltaicos a mejorar la calidad de la interconexión de las células, la confiabilidad de los módulos y la consistencia de la producción a largo plazo.
Como fabricante y proveedor Máquina de cinta solar fotovoltaica confiable en China, tenemos nuestra fábrica. Si desea comprar productos de calidad y duraderos, póngase en contacto con nosotros.
