Laminador de tiras de soldadura fotovoltaica

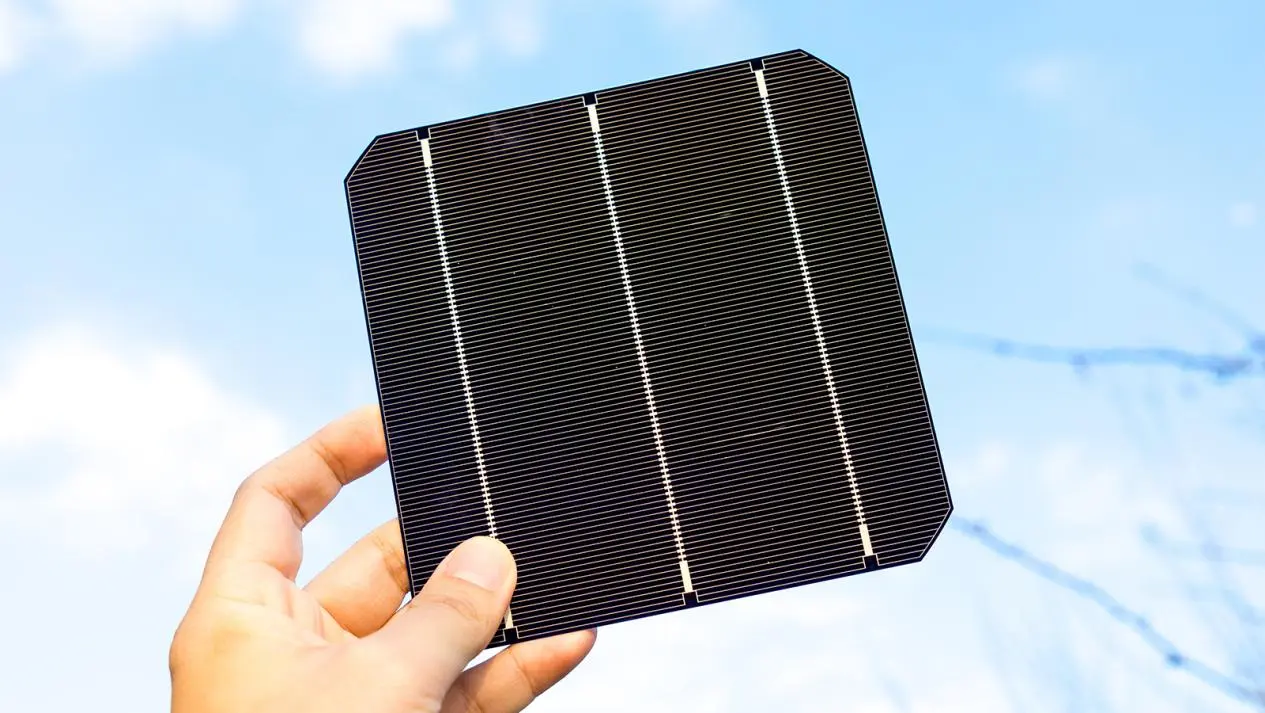

El laminador de tiras de soldadura fotovoltaica de China producido por la fábrica GRM Rolling Mill es un producto de alambre plano especial que se utiliza para conectar células solares en módulos fotovoltaicos. Está compuesto por sustrato de cobre y revestimiento superficial. El sustrato de cobre suele ser cobre libre de oxígeno de alta pureza o cobre rojo T2, con un contenido de cobre ≥ 99,99 % y una conductividad ≥ 98 %. Tiene buena conductividad y cierta resistencia, lo que puede garantizar una transmisión de corriente eficiente.

Enviar Consulta

Descripción del Producto

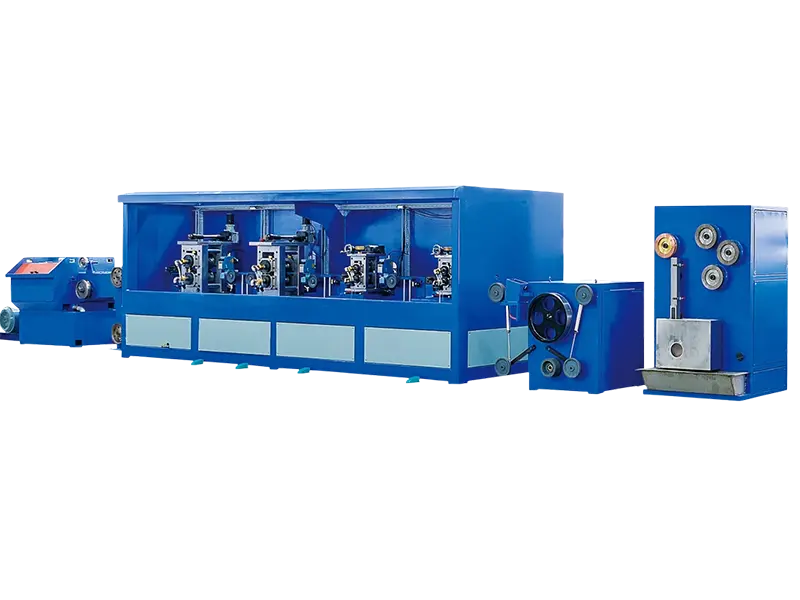

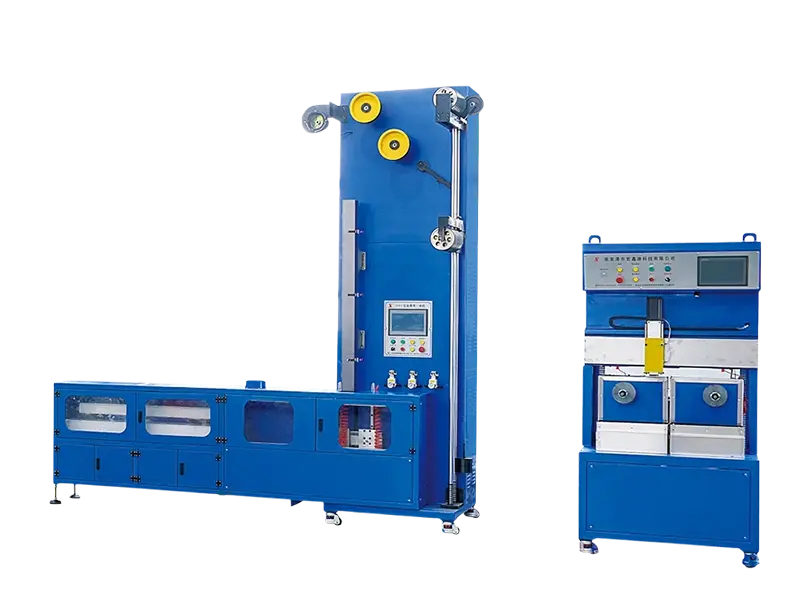

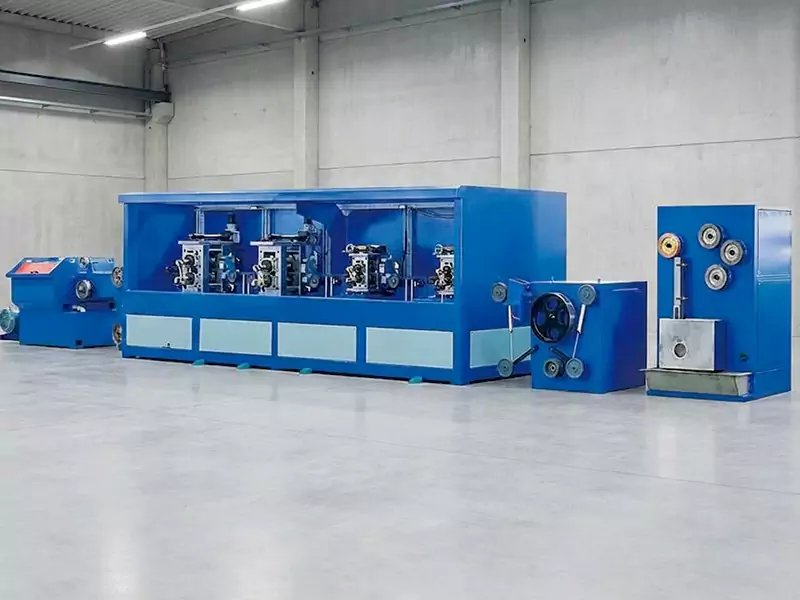

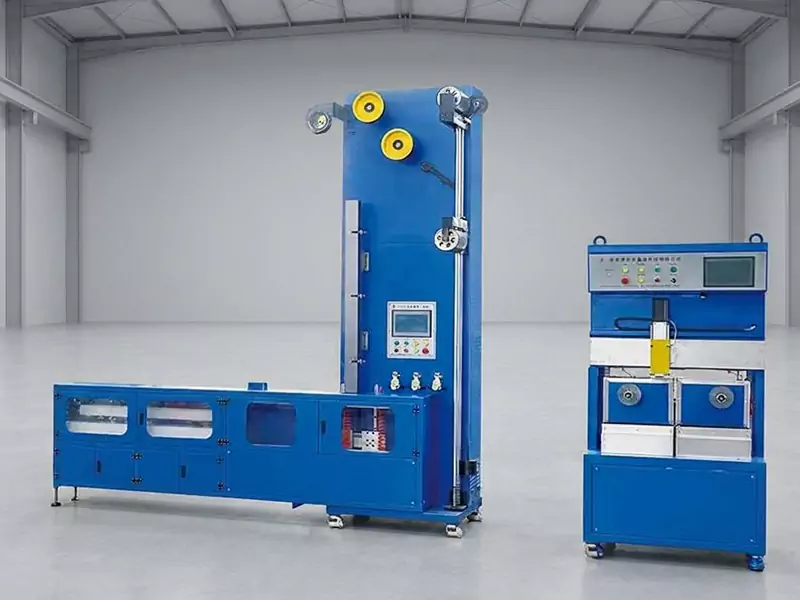

El duradero laminador de tiras de soldadura fotovoltaica de la máquina integrada del proveedor GRM Rolling Mill desarrollado independientemente por nuestra empresa es un equipo inteligente de alta gama especialmente diseñado para la industria fotovoltaica. Integra módulos funcionales centrales, como un sistema de tendido de cables totalmente automático, laminado de precisión de múltiples pasadas, control inteligente de tensión, recocido continuo y bobinado de doble estación.

Como máquina integrada de barra colectora de alta velocidad y alta precisión líder en la industria, este equipo puede realizar la producción integrada de proceso completo desde materias primas de cobre de ¢3 mm hasta productos terminados (ancho 3~8 mm, espesor 0,2~0,45 mm), con una velocidad operativa máxima de 250 m/min, cumpliendo perfectamente con los estrictos requisitos de la fabricación a gran escala de módulos fotovoltaicos para alta eficiencia, alta precisión y alta estabilidad.

Flujo de proceso típico

1. Proceso de laminado de alambre plano (aplicable a la máquina integrada de cinta de soldadura fotovoltaica-cinta convexa)

Devanado de alambre - trefilado multimodo - calandrado de precisión - detección y control en línea - trefilado monomodo - pelado CNC - estañado de alta velocidad - recocido continuo (protección de nitrógeno) - bobinado de tensión constante

Parámetros técnicos

Productos de cinta fotovoltaica	Parámetro	Industria Estándar	Otra empresa	GRM
Fotovoltaica de interconexión estándar Cinta	Espesor del recubrimiento	±5μm	25±5μm	25±3μm
	Espesor del producto terminado	20,01 mm	20.015mm	20,01 mm
	Ancho del producto terminado	±0,05 mm	±0,05 mm	±0,05 mm
	Resistencia a la tracción	≥110Mpa	≥150Mpa	≥170Mpa
	Alargamiento	≥15%	≥25%	≥25%
	Fuerza de producción	≤70Mpa	≤70Mpa	62,68 MPa
	Curva de hoz	≤5 mm/m	≤4 mm/m	≤4 mm/m
	Resistividad	0,30Ω* mm/m 0,30Ω*	0,02-0,023Ωmm/m 0,02-0,023Ω	0,0230 Ωmm/m 0,0230Ω
	Resistencia al envejecimiento	-	-	DH2000

Ventajas técnicas

Alta precisión: tolerancia de espesor de ±0,01 mm, adaptándose a los estrictos estándares de las tiras de soldadura fotovoltaica.

Alta eficiencia: laminador de tiras de soldadura fotovoltaica de alta calidad y laminado a alta velocidad de 250 m/min incluido.

Adaptación multimaterial: compatible con cobre, aleación de aluminio, etc., gran escalabilidad

Rugosidad de la superficie Ra≤0,2μm (reduce el riesgo de rotura de la batería)

Aplicaciones típicas:

• Campo fotovoltaico: producción en masa de cintas de soldadura y barras colectoras fotovoltaicas para ayudar a los componentes a conducir la electricidad de manera eficiente.

• Procesamiento personalizado de barras colectoras de formas especiales (sección transversal triangular/trapezoidal)

• Industria electrónica: procesamiento de cables planos de alta precisión, adecuado para transformadores, inductores y otros componentes.

Diseño personalizado y servicio postventa.

• Servicio personalizado: parámetros como el número de pasadas, el material del molde y la velocidad de trefilado se pueden ajustar según las necesidades específicas de los clientes.

• Actualización de equipos: respaldar la adición de módulos de paso en una etapa posterior para satisfacer las necesidades de expansión de capacidad o actualización de procesos.

• Costo de mantenimiento: cuantas más pasadas, mayores serán los costos de molde y mantenimiento, pero la eficiencia del procesamiento único mejora significativamente. Se recomienda hacer una elección razonable en función de la escala de producción.

¡Bienvenido a contactarnos y conocer más información sobre el laminador de tiras para soldadura fotovoltaica!
