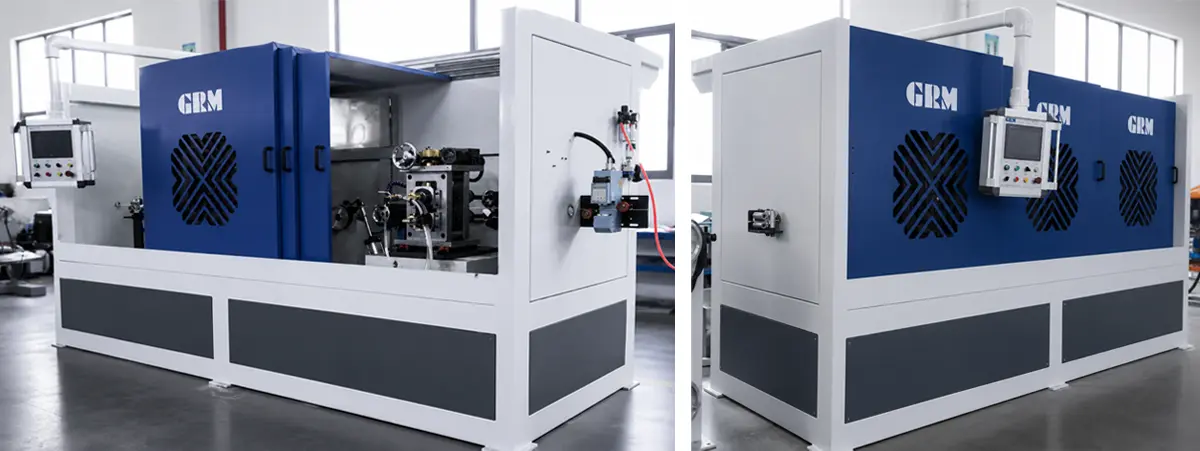

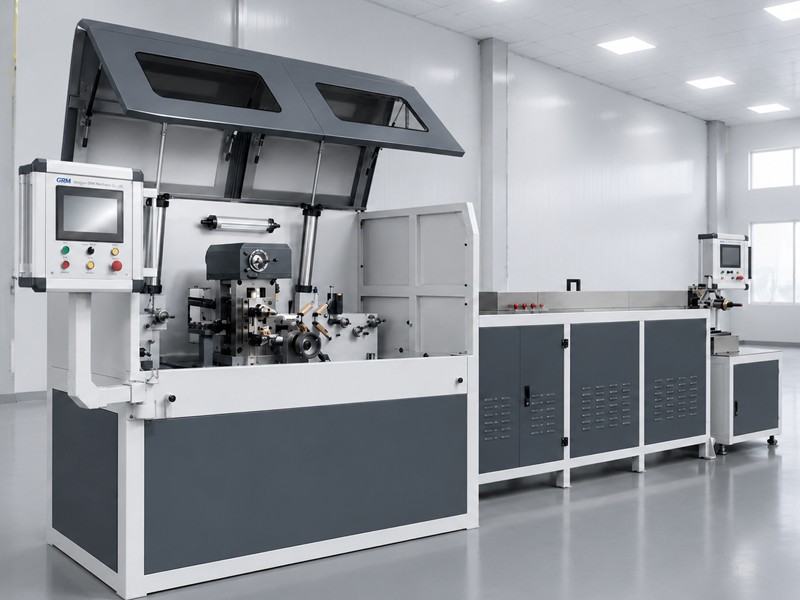

Unidad de microlaminación de alambre rectangular
La unidad de microlaminación de alambre rectangular GRM está diseñada para el laminado de precisión de alambre metálico redondo fino en alambre rectangular de alta precisión mediante un proceso continuo de laminado en frío de múltiples pasadas.El sistema está desarrollado para producir alambre rectangular fino para bobinas en miniatura, conductores de bobinado de precisión, componentes de alambre plano para guías médicas, elementos conductores de sensores y otras piezas metálicas microperfiladas que requieren dimensiones estables y condiciones de superficie limpia.Como fabricante especializado de equipos de laminación de precisión, GRM ofrece soluciones de microlaminación personalizadas para alambre de cobre, alambre de aleación y otros materiales metálicos finos de acuerdo con los diferentes requisitos de producción.
Enviar Consulta
Descripción del Producto

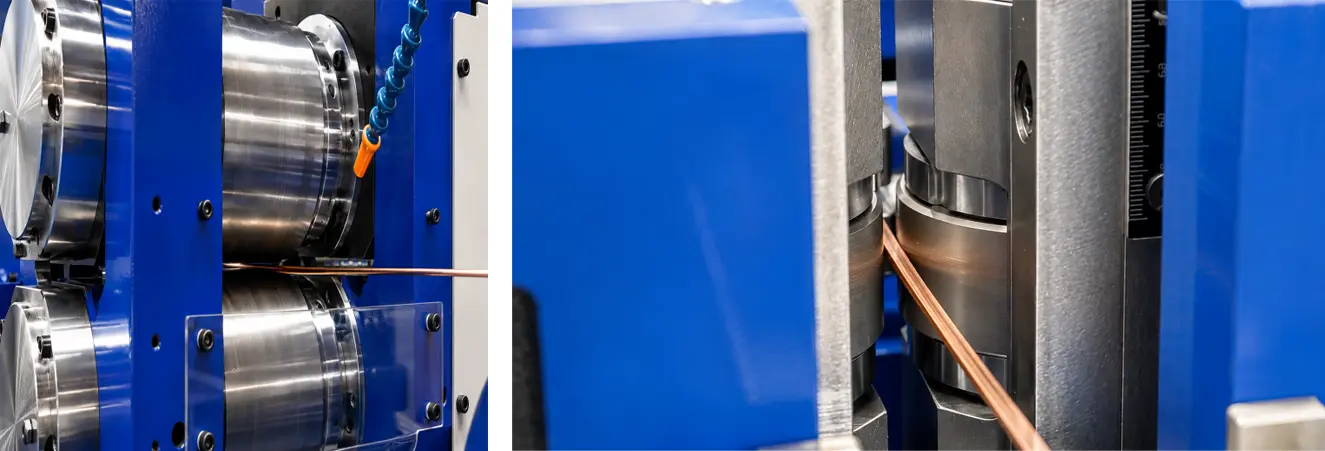

La unidad de microlaminación GRM está diseñada para la conversión continua de alambre redondo fino enalambre rectangular de precisióncon rango de espesor estrecho y alta relación ancho-espesor.
El proceso de producción integra desenrollado activo, deformación por laminación en múltiples pasadas, sincronización de tensión, inspección dimensional en línea, sistema de limpieza opcional y bobinado de precisión en una secuencia de producción continua.
En comparación con los grandes equipos de laminación convencionales, el sistema de microlaminación está desarrollado específicamente para conductores de tamaño pequeño donde la repetibilidad dimensional, la estabilidad de reducción y la calidad de la superficie influyen directamente en los procesos de conformado, bobinado y ensamblaje posteriores.
Capacidad de producción
El equipo es adecuado para fabricar alambres rectangulares ultrafinos y conductores microplanos con un estricto control de tolerancia para aplicaciones de precisión de alto valor.

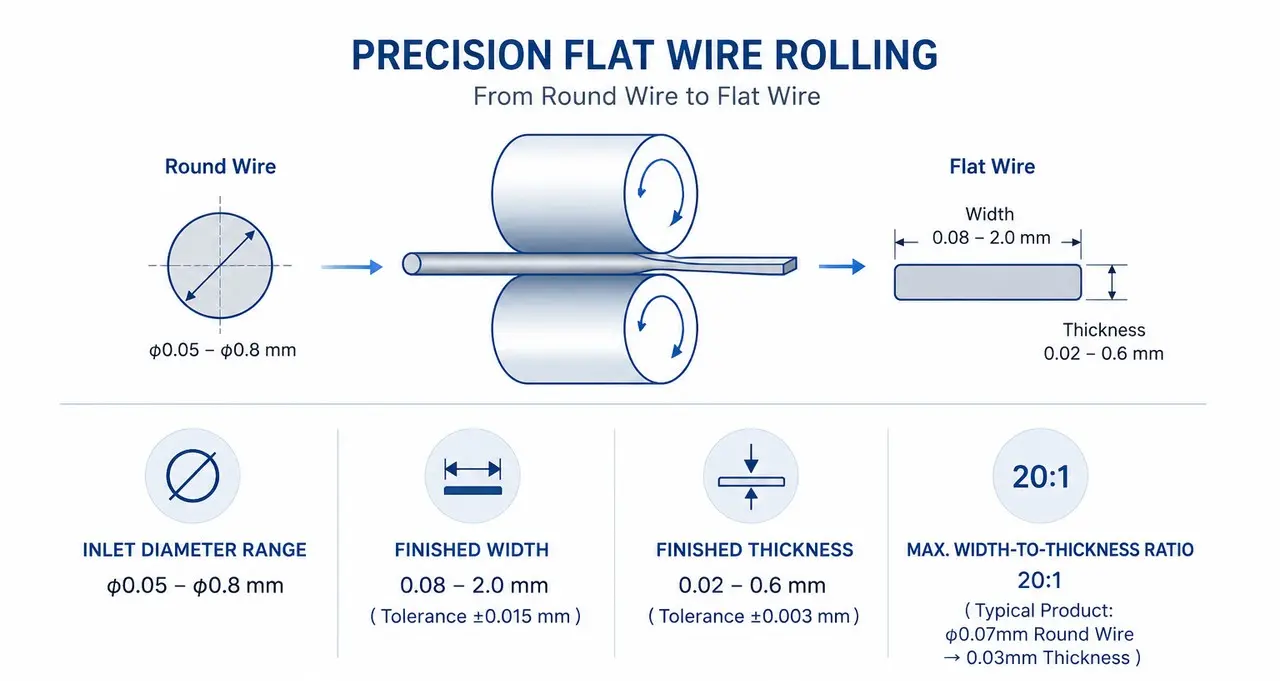

Parámetros técnicos
|
Artículo técnico
|
Especificación / Datos disponibles
|
|
Diámetro del cable de entrada
|
0,05-0,8mm
|
|
Ancho terminado
|
0,08-2,0 milímetros
|
|
Espesor acabado
|
0,02-0,6mm
|
|
Relación máxima ancho/espesor
|
20:1.
|
|
Velocidad máxima de diseño mecánico.
|
200 m/min.
|
|
Refrigeración y lubricación
|
Enfriamiento por aspersión con sistema de circulación de filtración.
|
|
sistema de control
|
Interfaz de operación HMI con monitoreo de producción en tiempo real
|
|
Configuración de la máquina
|
Personalizado según los requisitos del proyecto.
|
Flujo de producción estándar
- Pago activo
- Laminador GRM160
- Bailarina tras laminador
- Inspección en línea
- Laminador GRM90
- Limpieza en línea + secado (opcional)
- Cola de impresión
Sistema de control inteligente
- Sistema operativo HMI centralizado para un control completo de la línea
- Monitoreo en tiempo real de la velocidad de laminación, la tensión y el estado de producción.
- Acceso rápido al ajuste para la corrección de parámetros rodantes
- Visualización visual de la secuencia completa del proceso de producción.
Aplicaciones
La unidad de microlaminación de alambre rectangular se usa ampliamente en industrias que requieren conductores rectangulares finos de alta precisión.

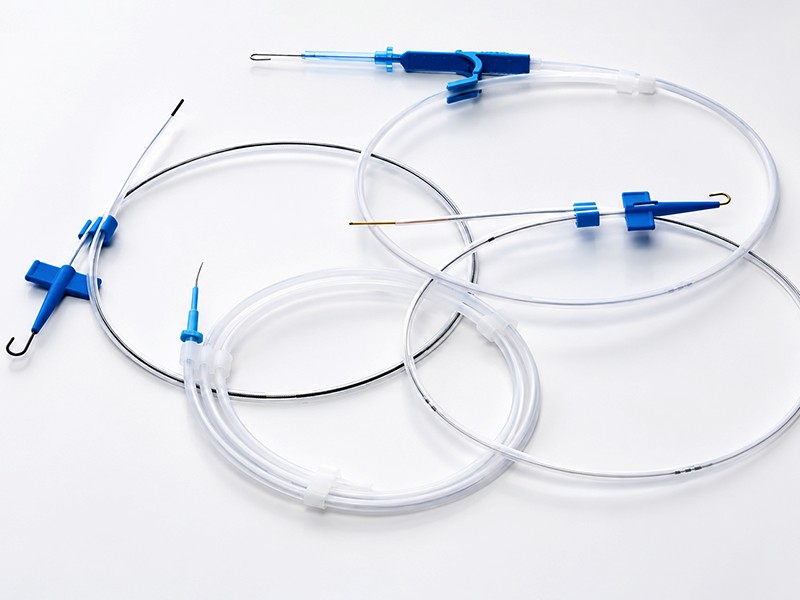

Alambre plano de guía médica
Conductores de bobinado de transformadores en miniatura.

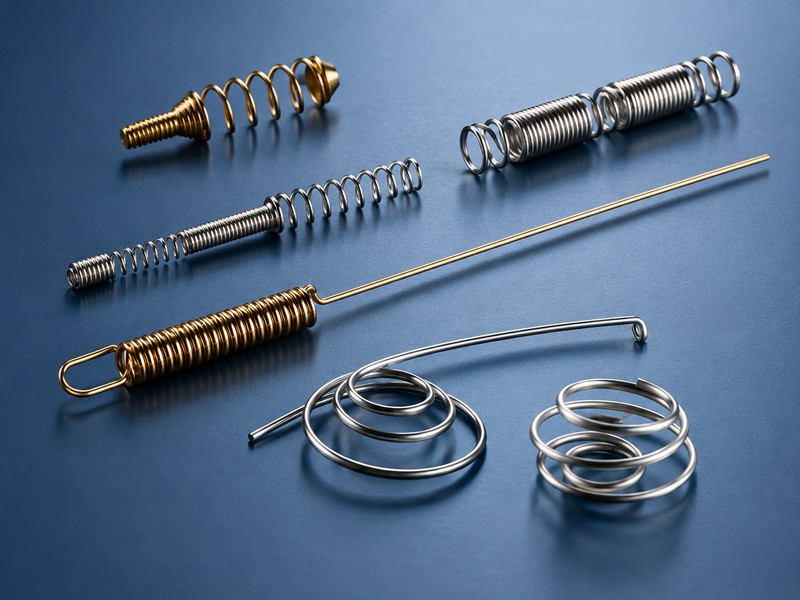

Componentes de resorte conductores de precisión
Elementos conductores del sensor
Producción de conductores de aleación de alto valor.
Preguntas frecuentes para equipos de adquisiciones e ingeniería
|
Pregunta
|
Respuesta
|
|
¿Qué material puede procesar la máquina?
|
La fuente proporcionada menciona específicamente el alambre trefilado redondo de cobre. Otros materiales deben revisarse por grado, dureza y programa de reducción.
|
|
¿Se puede personalizar la línea?
|
Sí. GRM puede personalizar el diseño de la línea, los puntos de inspección, las especificaciones de recogida y los sistemas auxiliares después de recibir la gama de productos objetivo.
|
|
¿Qué información se requiere para la cotización?
|
Material, diámetro del alambre de entrada, ancho/grosor del acabado, tolerancia, velocidad de producción, tipo de carrete, espacio disponible y estándares requeridos.
|
|
¿La línea incluye limpieza en línea?
|
Sí, el proceso descrito incluye limpieza en línea, secado y filtración de líquidos por aspersión.
|
|
¿Puede GRM proporcionar una solución llave en mano?
|
Sí. GRM puede proporcionar una línea de producción personalizada, propuesta técnica, entrega, guía de instalación, puesta en servicio y soporte de capacitación.
|
|
¿Qué parámetros aún necesitan confirmación?
|
Fuerza de rodadura, potencia instalada, dimensiones de la línea, peso del equipo, versión normativa final, tiempo de entrega y procedimiento de aceptación.
|
¿Por qué elegir GRM?
Soluciones de laminado de precisión para una producción de alambre estable y de alta precisión
20+
Años
Experiencia rodante
Experiencia en laminado de precisión, aplanamiento de alambre, integración de trefilado y control de tensión.
Personalizado
Configuración de línea
Soluciones a medida basadas en material, tamaño de cable, tolerancia, velocidad y capacidad de producción.
100+
Líneas instaladas
Aplicaciones probadas en cinta fotovoltaica, alambre MBB, alambre plano de cobre y fabricación de conductores de precisión.
Ciclo vital
Apoyo técnico
Soporte para instalación, puesta en servicio, capacitación, repuestos y actualizaciones de equipos.
Alta precisión
Control preciso de espesor, ancho, tensión y calidad superficial.
Diseño flexible
Disposición de equipos modulares para diferentes tamaños de cables y rutas de proceso.
Servicio confiable
Soporte técnico para instalación, mantenimiento y futuras actualizaciones.
