Línea integrada de trefilado y laminado para alambre plano de cobre de precisión

La línea integrada de trefilado y laminado de alambre plano de cobre de precisión de GRM es una solución personalizada de producción de alambre plano de cobre que integra trefilado, laminado de precisión, medición en línea y recogida automática en un proceso continuo. Diseñada para conductores de transformadores, fabricación de conductores CTC, alambre rectangular esmaltado y producción de alambre plano para motores EV, la línea alcanza velocidades de hasta 400 m/min. Este sistema integrado mejora la eficiencia y reduce la manipulación de materiales.

Enviar Consulta

Descripción del Producto

La línea integrada de trefilado y laminado GRM combina trefilado, laminado de precisión, medición en línea y recogida automática en un proceso de producción continuo. El sistema está diseñado para fabricar alambre plano de cobre de alta precisión utilizado en aplicaciones de alambre magnético, conductor de transformador, conductor CTC y motor EV.

La línea de producción de alambre plano integrada GRM está diseñada para producción continuaprocesamiento de alambre de cobre en conductores planos de precisióncon estricta tolerancia dimensional y excelente calidad superficial.

Al integrar los procesos de embutición y laminación en un sistema de producción, la línea mejora significativamente la eficiencia de la producción al tiempo que reduce la manipulación manual y mantiene una consistencia estable del producto durante largos ciclos de producción.

production line

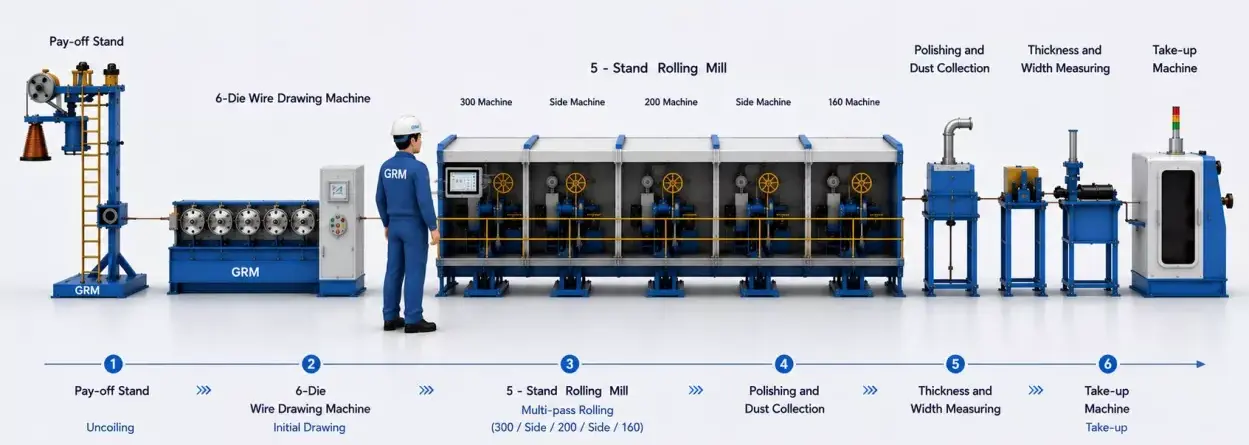

Diseño flexible y eficiente

Soporte de pago de bobina vertical: 1 juego

Máquina trefiladora de seis troqueles DLF6D/500: 1 juego

Laminador de precisión de dos rodillos: 3 juegos

Laminador lateral: 2 juegos

Dispositivo de pulido y recolección de polvo en línea: 1 juego

Dispositivo de medición de espesor y ancho en línea: 1 juego

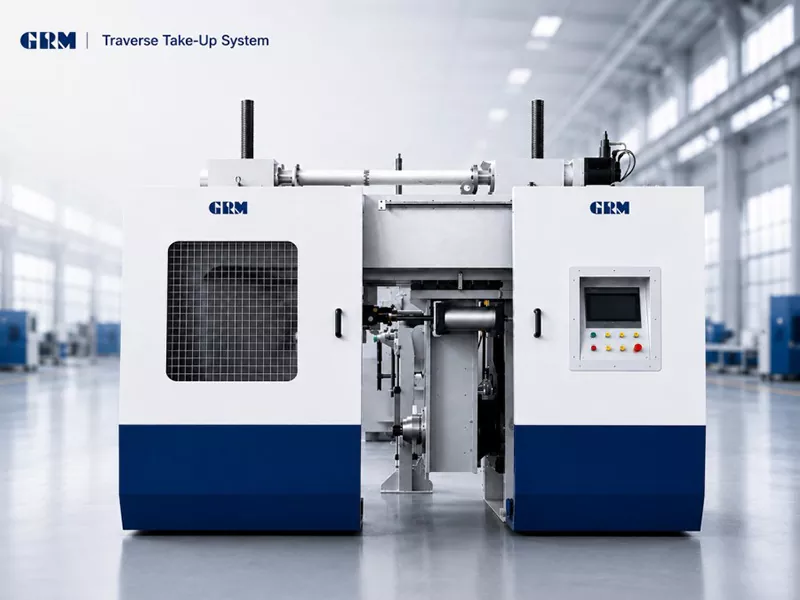

Máquina de recogida transversal: 1 juego

Línea completa para la producción de Alambre de Cobre.

La línea integrada de trefilado y laminado para alambre plano de cobre de precisión está diseñada para exigir alta precisión dimensional en la producción de conductores eléctricos. Con una velocidad máxima de 400 m/min, es ideal para la fabricación continua a gran escala de alambre plano de cobre.

En comparación con los procesos de laminación independientes convencionales, la línea integrada elimina la manipulación intermedia de materiales y garantiza una consistencia dimensional superior durante todo el ciclo de producción.

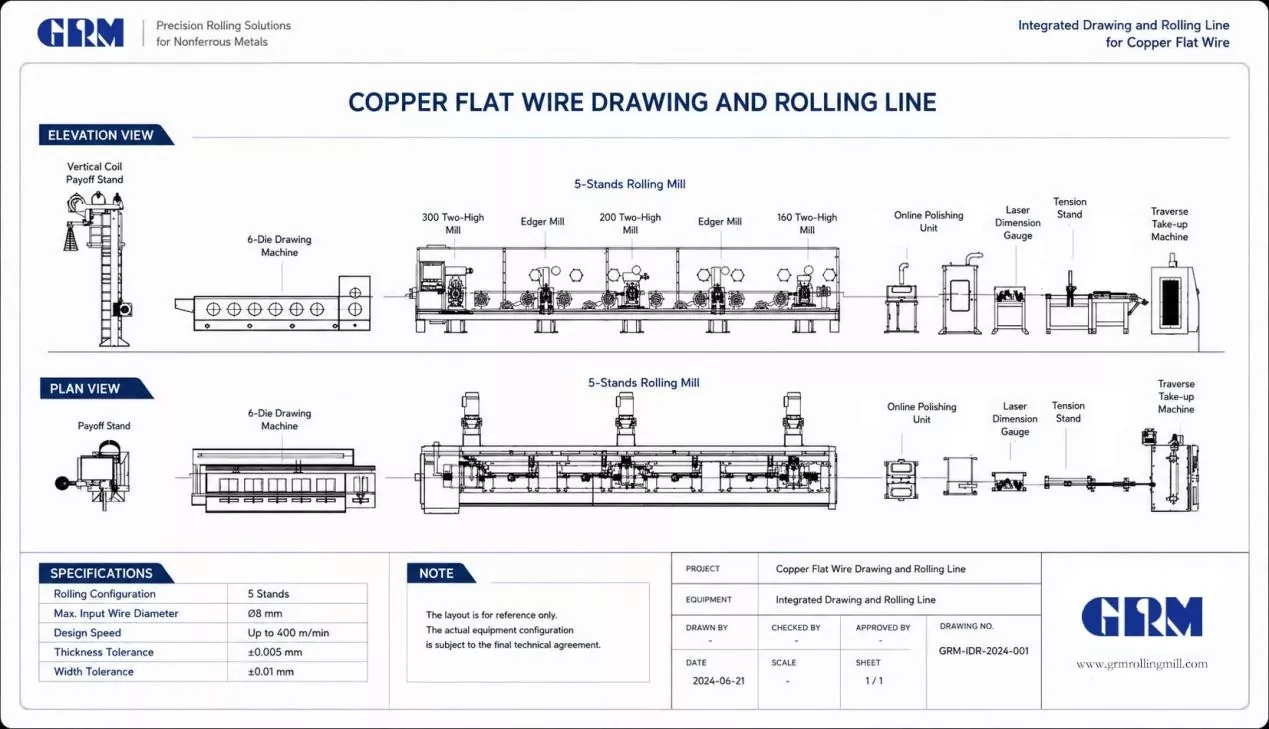

line process

* El proceso de la línea de producción se puede personalizar según las dimensiones del producto del cliente

ESPECIFICACIONES TÉCNICAS

Configuración Laminador de 5 soportes		GRM
Primer molino de dos alturas	Ømm	300
Primera bordeadora mil	Ømm	155
Segundo molino de dos alturas	Ømm	200
Segunda bordeadora mil	Ømm	155
Tercer molino de dos alturas	Ømm	160
Velocidad de diseño	m/min	400
Cable Intel máximo	Ømm	8
Tolerancias terminadas	milímetros	espesor: ± 0.005 ancho: ± 0,01
Rango típico de tamaño de alambre plano terminado	milímetros	espesor: 2.0-12 ancho: 0,5-4,0

Aplicaciones típicas

Alambre magnético rectangular esmaltado

Conductor CTC continuamente transpuesto

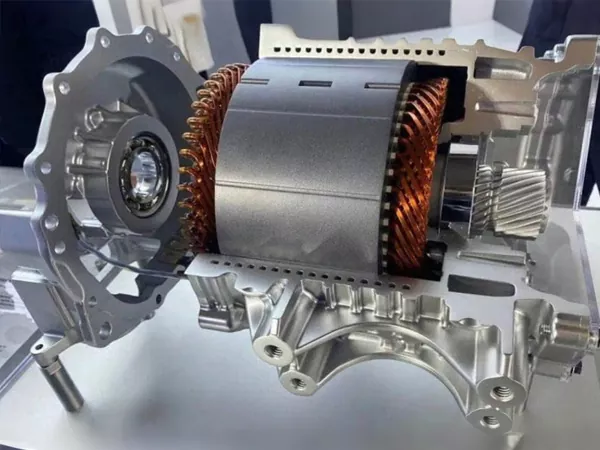

Conductor de horquilla para motor EV

Producción de alambre plano para motores EV

Preguntas frecuentes

1. ¿Puede esta línea de producción fabricar alambre plano de cobre para aplicaciones de transformadores?

Sí, la línea está diseñada para producir alambre plano de cobre de alta precisión para conductores de transformadores, alambre magnético y otras aplicaciones eléctricas.

2. ¿Se puede personalizar la línea integrada de trefilado y laminado para alambre plano de cobre de precisión?

Sí, GRM ofrece soluciones de línea de producción personalizadas según el material de entrada, las dimensiones del alambre terminado y los requisitos de producción.

3. ¿Qué precisión puede lograr el proceso de laminación de precisión?

El sistema puede lograr una tolerancia de espesor de hasta ±0,005 mm y una tolerancia de ancho de hasta ±0,01 mm para la producción de alambre plano de cobre de precisión.

4. ¿Por qué elegir una línea integrada de estirado y laminación en lugar de máquinas separadas?

La línea de producción de alambre plano de cobre integrada mejora la eficiencia, reduce la manipulación de materiales y garantiza una consistencia más estable del producto.

¿Busca una solución personalizada de producción de alambre plano de cobre?

GRM proporciona soluciones de ingeniería completas basadas en las especificaciones de sus materiales, las dimensiones del alambre terminado y los requisitos de las aplicaciones posteriores.

Póngase en contacto con nuestro equipo de ingeniería para consultas técnicas y diseño de línea de producción personalizada.
