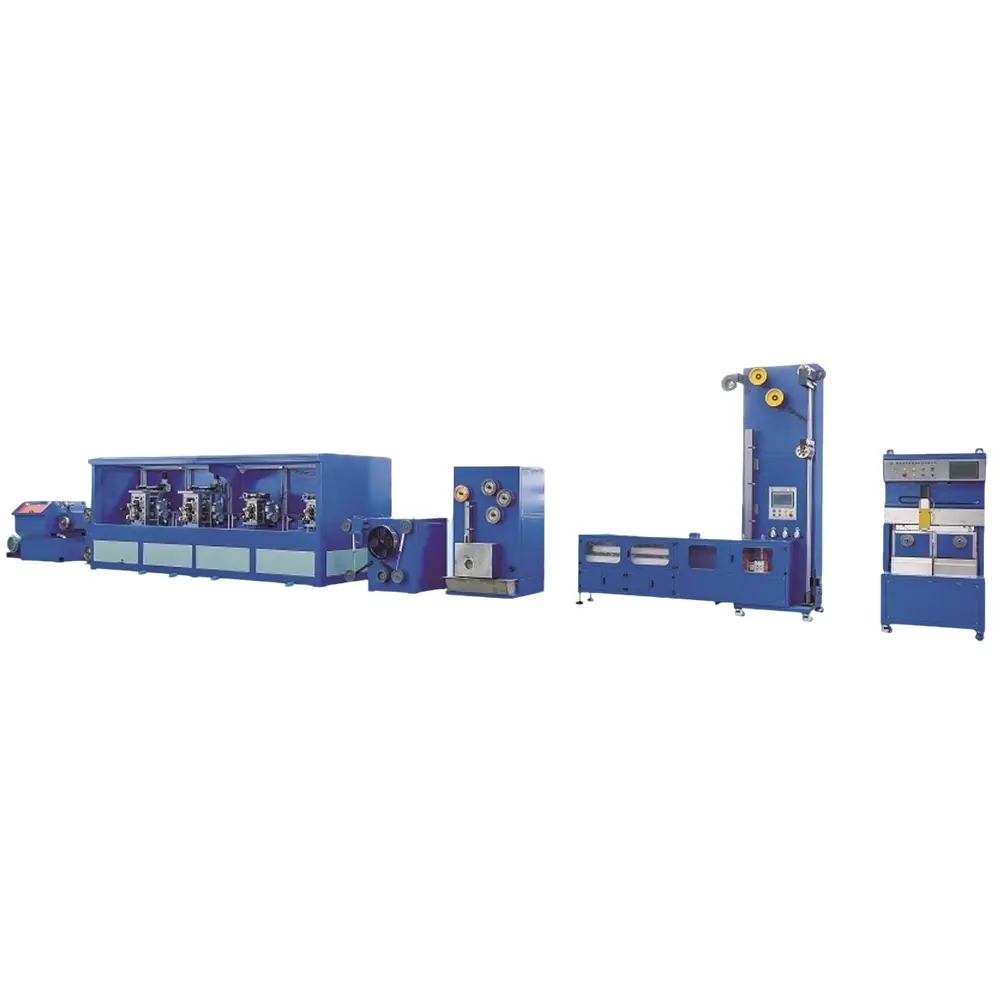

Cómo lograr un control de ultra alta precisión del laminador de bandas de soldadura fotovoltaica

       El laminador de bandas fotovoltaicas logra principalmente un control de precisión ultraalta a través de un sistema de servocontrol de alta precisión, un mecanismo avanzado de detección y retroalimentación y una estructura mecánica optimizada, de la siguiente manera:

1.Sistema de servocontrol de alta precisión

       Accionamiento por servomotor: los rodillos superior e inferior del laminador de bandas de soldadura fotovoltaica generalmente están controlados por servomotores de alta precisión, como los servomotores de la serie EA180. Estos servomotores tienen características de alta resolución y respuesta rápida, que pueden controlar con precisión la velocidad y posición de los rodillos, asegurando una sincronización completa de los rodillos superior e inferior. La precisión de sincronización puede alcanzar un nivel muy alto, asegurando así la precisión del laminado de la tira de soldadura.

       Algoritmo de control de alto rendimiento: al adoptar algoritmos avanzados de control del motor, como el algoritmo de alto rendimiento integrado en el convertidor de frecuencia de la serie EM730, puede responder rápidamente a las fluctuaciones de tensión y controlar con precisión la estabilidad de la tensión. Al monitorear y ajustar en tiempo real la salida del motor, es posible compensar efectivamente los cambios de tensión causados ​​por diversos factores durante el proceso de laminación, asegurando la precisión dimensional de la tira soldada.

2.Mecanismo avanzado de detección y retroalimentación.

       Equipos de detección en línea: equipados con instrumentos de detección en línea de alta precisión, como medidores de ancho láser, medidores de espesor en línea, etc. Estos instrumentos pueden monitorear el ancho, espesor y otros parámetros dimensionales de la tira de soldadura en tiempo real, con una precisión de detección de hasta micrómetros. Por ejemplo, el medidor de ancho láser puede medir el ancho de la tira de soldadura en línea e ingresar los datos en tiempo real en el sistema de microcontrolador.

       Control de retroalimentación de circuito cerrado: basándose en la retroalimentación de datos del equipo de detección en línea, el laminador adopta un sistema de control de circuito cerrado. Cuando se detecta que la desviación de tamaño de la tira de soldadura excede el valor establecido, el sistema de control enviará automáticamente la señal de desviación al servomotor u otro actuador, como el sistema de microcontrolador que impulsa el motor paso a paso. A través de dispositivos de transmisión como el mecanismo de tornillo sin fin y la varilla roscada, la presión, el espaciado o la velocidad del laminador se ajustan con precisión para lograr un control preciso del tamaño de la tira de soldadura.

3.Diseño de estructura mecánica optimizado.

       Procesamiento de laminador de alta precisión: el laminador es un componente clave del laminador de tiras de soldadura fotovoltaica y su precisión de procesamiento afecta directamente la calidad de la tira de soldadura. El laminador adopta tecnología de procesamiento de alta precisión, con baja rugosidad superficial (como Ra ≤ 0,02 μm) y alta precisión de forma, lo que garantiza espacios uniformes y consistentes entre los laminadores, asegurando así la precisión del espesor y ancho de la tira de soldadura.

       Mecanismo de compensación del desgaste del rodillo: para compensar el desgaste del laminador durante el uso a largo plazo, se ha diseñado un mecanismo de compensación correspondiente para el laminador. Por ejemplo, el desgaste mecánico se puede compensar ajustando con precisión la relación de transmisión electrónica de los rodillos superior e inferior, asegurando que la precisión de rodadura de los rodillos se mantenga siempre en un alto nivel.

       Estructura de marco estable: El marco del laminador adopta materiales y diseño estructural de alta resistencia y alta rigidez, como una estructura de fundición integral, que puede reducir efectivamente la vibración y la deformación durante el proceso de laminación. La estructura estable del marco proporciona un soporte confiable para el laminador, lo que ayuda a garantizar la precisión posicional y de movimiento del laminador, logrando así un laminado de alta precisión de la banda soldada.

       Dispositivo de ajuste automático de presión: algunos laminadores están equipados con dispositivos de ajuste automático de presión, como un sistema compuesto por un mecanismo de engranaje helicoidal y una varilla roscada, que puede ajustar automáticamente la presión del laminador de acuerdo con los datos de detección de tamaño de la tira de soldadura, asegurando que el ancho y el espesor de la tira de soldadura cumplan con los requisitos de precisión y evitando la desviación de tamaño causada por una presión inestable.
