4 laminadores de banda alta y estrecha reversibles

Los trenes de laminación de banda alta y estrecha GRM-S 4 reversibles de la fábrica GRM Rolling Mill están diseñados paralaminado de precisión de tiras estrechas de menos de 140 mm de ancho. Equipado con una estructura de laminación reversible, PLC, pantalla táctil y sistema de servocontrol, el laminador permite el laminado en múltiples pasadas de materiales en tiras cortadas con excelente precisión de espesor, planitud de la tira y calidad de los bordes. Es una solución ideal para aplicaciones de alto valor que requieren precisión y flexibilidad de producción.

Enviar Consulta

Descripción del Producto

Los molinos reversibles de soporte único GRM son adecuados para el laminado de precisión de diversos materiales, incluidos acero al silicio, acero inoxidable, aleaciones de aluminio y aleaciones de titanio. El modo de laminado reversible permite una programación de pasadas flexible según las propiedades del material y el espesor objetivo.

Con un diseño compacto y una alta relación costo-rendimiento, el molino es especialmente adecuado para producción de lotes pequeños a medianos, aplicaciones de I+D y procesamiento de especificaciones múltiples.

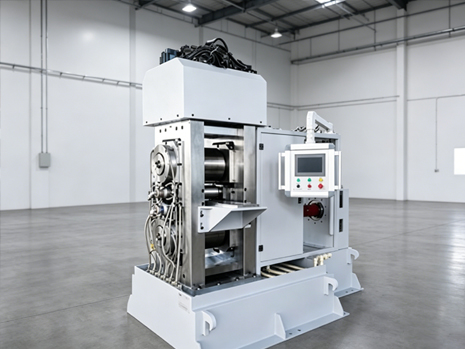

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

Materiales aplicables

Tiras de plata y aleación de plata.

Tiras de aleación de aluminio.

Tiras revestidas a base de aluminio

Tiras de acero inoxidable

Tiras de acero al silicio

Aleación de titanio y tiras revestidas de titanio.

Configuración

Una plataforma de recepción en ambos lados de entrada y salida.

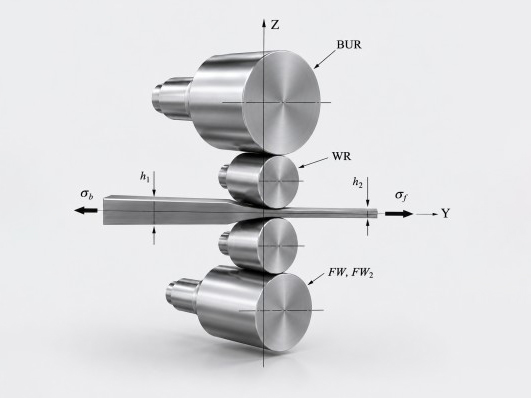

Unidad principal de laminador reversible de 4 alturas

Rodillos superiores e inferiores accionados independientemente para laminado asíncrono

PLC + HMI + sistema de control integrado Servo

Silver alloy and titanium strip rolling on narrow strip mill

Datos técnicos

Tipo de soporte	Molino reversible de soporte único de 4 alturas
Grosor de entrada	0,5 – 10 milímetros
Grosor de salida	0,2 – 0,8 milímetros
Ancho de la tira	100 – 140 milímetros
Tolerancia de espesor	±0,015 mm
Lubricación de rodamientos	Lubricación automática con aceite en circuito cerrado
Diámetro del rollo de respaldo	Φ300 × 200 mm
Diámetro del rollo de trabajo	Φ120 × 200 mm
Velocidad de diseño	0 – 0,4 m/s
Fuerza rodante	≥ 80 toneladas

Ventajas

Diseño rodante reversible.

Control de paso flexible para diferentes materiales y rangos de espesor.

Control de alta precisión

Los 4 laminadores reversibles de bandas altas y estrechas están equipados con servoaccionamiento completo y sistema de control PLC, logrando una precisión de espesor de hasta ±0,015 mm.

Diseño de soporte de molino compacto

Diseño de soporte único que ocupa poco espacio, ideal para producción de lotes pequeños y medianos con múltiples especificaciones de producto.

Opciones

Sistema de calentamiento de rodillos electromagnético (150–250°C)

Permite cambiar entre los modos de laminación en frío y laminación en caliente.

Estructura de conversión de 4 alturas a 2 alturas

Reservado para futuras ampliaciones de procesos y aplicaciones de laminación en caliente.

Preguntas frecuentes

P1: ¿Cuál es el ancho máximo de la tira?

GRM: El ancho máximo de tira es de 140 mm, diseñado para aplicaciones de laminado de tiras estrechas de precisión.

P2: ¿Puede la fábrica procesar acero inoxidable y acero al silicio?

GRM: Sí. Nuestros 4 laminadores de banda altos y estrechos reversibles son especialmente adecuados para materiales difíciles de laminar como el acero inoxidable y el acero al silicio.

P3: ¿Puede el molino funcionar con líneas de recocido o decapado?

GRM: Sí. GRM puede proporcionar soluciones integradas que incluyen líneas de recocido, sistemas de decapado y equipos de manipulación de bobinas.

GRM se especializa en soluciones de laminado de bandas estrechas de precisión, proporcionando equipos de alta precisión, confiabilidad y rentabilidad. Además de los trenes reversibles de una sola caja, también ofrecemos trenes de laminación compactos de varias cajas, líneas de laminación continua y sistemas de procesamiento de metales personalizados.
Contáctenos hoy para obtener una solución de laminación personalizada para sus requisitos de material y producción.
